HOSDB i NIJ: Dwie najczęściej stosowane normy balistyczne kamizelek ochronnych

Kamizelka kuloodporna jest zaprojektowana, by chronić przed różnymi zagrożeniami, takimi jak pociski, ostrza lub kolce albo kombinacja tych zagrożeń.

Kamizelki kuloodporne są stosowane nie tylko przez policję i wojsko, ale także przez cywilów, którzy chcą chronić się przed rosnącym zagrożeniem terrorystycznym, atakami z użyciem broni palnej itp., gdy znajdą się w niewłaściwym miejscu o niewłaściwym czasie.

Jakiego poziomu ochrony potrzebujesz?

Poziomy ochrony różnią się na świecie, ale dwie najszerzej uznawane normy dla kamizelek kuloodpornych to amerykańska National Institute of Justice (NIJ) i brytyjska Home Office Scientific Development Branch (HOSDB). Normy te są najczęściej przywoływane zarówno dla kamizelek kuloodpornych, jak i antyprzebiciowych, i są dość szeroko znane.

Inne normy, oprócz NIJ i HOSDB, to niemiecka VPAM, niemiecka Schutzklasse (październik 2008), rosyjska GOST R oraz inne.

W tym artykule skupimy się na normach NIJ i HOSDB, ponieważ to one są najpowszechniej stosowane na świecie.

Ośrodki NIJ i HOSDB często współpracują ze sobą nad metodami testowania kamizelek kuloodpornych i antyprzebiciowych. Ich normy obejmują 2–3 główne kategorie ochrony:

• Balistyczna
• Pchnięcie (ostra krawędź)
• Kolce (narzędzia spiczaste)

Należy pamiętać, że kamizelka kuloodporna chroni tylko przed konkretnymi zagrożeniami, do których została zaprojektowana. Na przykład kamizelka kuloodporna nie zapewnia ochrony przed nożami, a kamizelka antyprzebiciowa nie zatrzyma kul wystrzelonych z broni palnej.

NIJ jest liderem w testowaniu kamizelek kuloodpornych, a HOSDB to autorytet w testowaniu kamizelek odpornych na pchnięcia nożem i kolce.

Obie normy jasno definiują poziomy odporności, jaki zapewniają poszczególne kamizelki. Kamizelka kuloodporna nie chroni przed wszystkimi rodzajami broni palnej; jej skuteczność zależy od przypisanego jej poziomu ochrony. Wyższe poziomy ochrony zapewniają odporność na bardziej zaawansowane zagrożenia, zwiększając zdolność kamizelki do zatrzymywania szerszego spektrum amunicji.

Poziomy ochrony według normy NIJ 0101.06.

Wybierając kamizelkę, zamiast wybierać najwyższego poziomu, należy uwzględnić konkretne potrzeby ochrony. Wyższy poziom ochrony wymaga dodatkowych warstw materiałów, takich jak Kevlar, Dyneema lub Twaron, co zwiększa masę kamizelki. Ta dodatkowa ochrona ogranicza również elastyczność, przez co kamizelka staje się grubsza i mniej komfortowa.

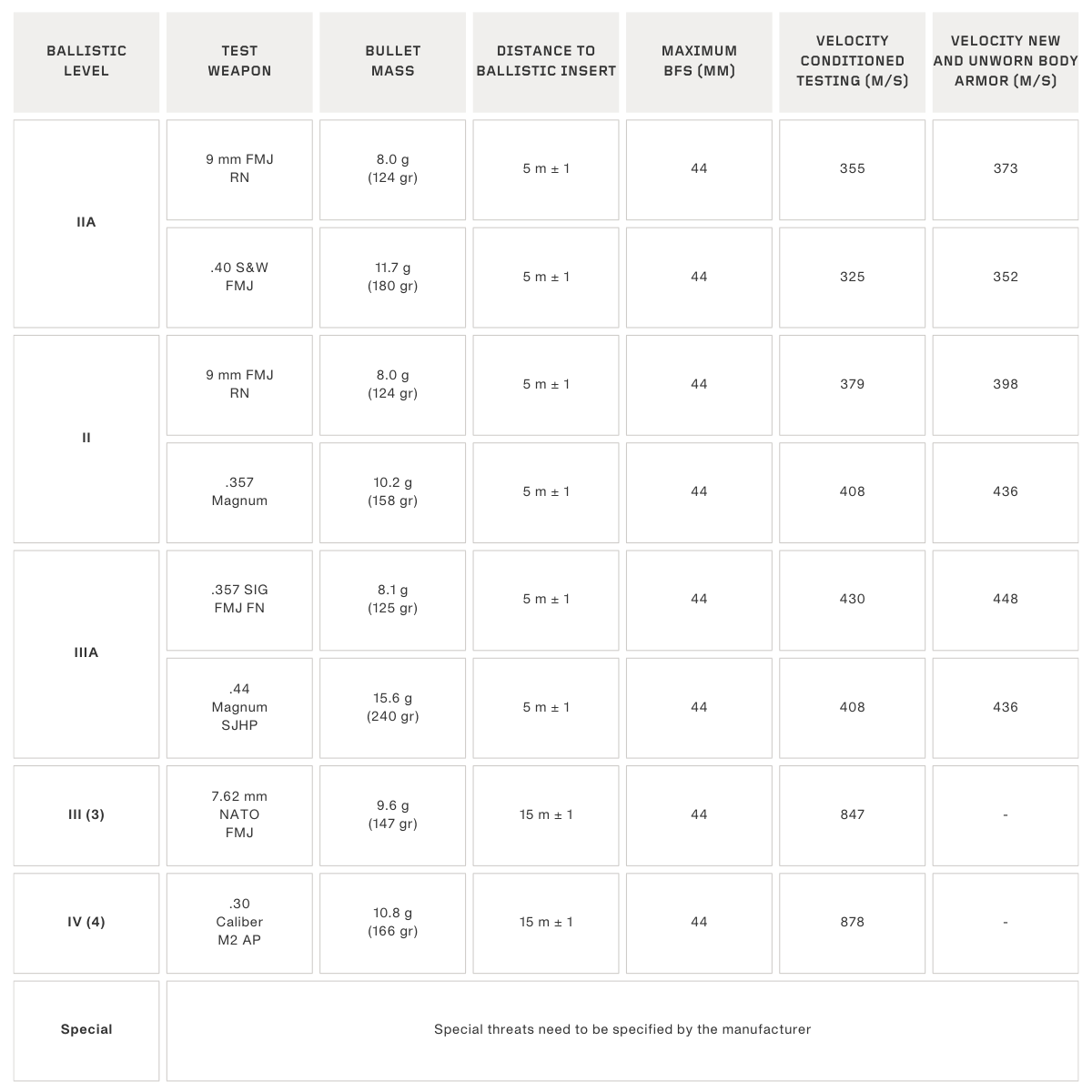

NIJ określa następujące poziomy ochrony kamizelek kuloodpornych:

Kamizelka kuloodporna jest testowana w 2 warunkach zgodnie z normą NIJ 0101.06.

1. Kamizelka kuloodporna jest testowana w stanie całkowicie nowym i nieużywanym (nowa i nienoszona).
2. Kamizelka kuloodporna jest badana w określonych warunkach: po bębnowaniu, w teście wodnym i przy różnych temperaturach symulujących wilgoć (kondycjonowanie).

NIJ IIA (9mm, .40 S&W)

1. Kamizelki kuloodporne nowe i nieużywane testuje się przy użyciu pocisku 9 mm Full Metal Jacketed Round Nose (FMJ RN) o masie 8,0 g (124 gr) i prędkości 373 m/s ±9,1 m/s (1470 ft/s + – 30 ft/s) oraz pocisku .40 S&W Full Metal Jacketed (FMJ) o masie 11,7 g (180 gr) i prędkości 325 m/s ±9,1 m/s (1430 ft/s + – 30 ft/s).
2. Kamizelki kuloodporne nowe i nieużywane testuje się przy użyciu pocisku 9 mm Full Metal Jacketed Round Nose (FMJ RN) o masie 8,1 g (125 gr) i prędkości 430 m/s ±9,1 m/s (1410 ft/s ±30 ft/s) oraz pocisku .40 S&W Full Metal Jacketed (FMJ) o masie 11,7 g (240 gr) i prędkości 408 m/s ±9,1 m/s (1340 ft/s ±30 ft/s).

NIJ II (9mm, .357 Magnum)

1. Kamizelki kuloodporne w klasie NIJ II, nowe i nieużywane, są testowane pociskiem 9 mm FMJ RN o masie 8,0 g (124 gr) z prędkością 398 m/s ±9,1 m/s (1305 ft/s ±30 ft/s) oraz pociskiem .357 Magnum Jacketed Soft Point (JSP) o masie 10,2 g (158 gr) z prędkością 436 m/s ±9,1 m/s (1430 ft/s ±30 ft/s).
2. Kamizelki kuloodporne testowane w określonych warunkach (kondycjonowane) są testowane pociskiem 9 mm FMJ RN o masie 8,0 g (124 gr) z prędkością 379 m/s ±9,1 m/s (1245 ft/s ±30 ft/s) oraz pociskiem .357 Magnum JSP o masie 10,2 g (158 gr) z prędkością 408 m/s ±9,1 m/s (1340 ft/s ±30 ft/s).

NIJ IIIA (.357 SIG, .44 Magnum)

1. Kamizelki kuloodporne w klasie NIJ IIIA, które są nowe i nieużywane, testuje się pociskiem .357 SIG FMJ Flat Nose (FN) o masie 8,1 g (125 gr) z prędkością 448 m/s ±9,1 m/s (1470 ft/s ±30 ft/s) oraz pociskiem .44 Magnum Semi Jacketed Hollow Point (SJHP) o masie 15,6 g (240 gr) z prędkością 436 m\/s ±9,1 m\/s (1430 ft\/s ±30 ft\/s).
2. Kamizelki kuloodporne typu IIIA, które zostały poddane kondycjonowaniu, są testowane pociskiem .357 SIG FMJ FN o masie 8,1 g (125 gr) z prędkością 430 m/s ±9,1 m/s (1410 ft/s ±30 ft/s) oraz pociskiem .44 Magnum SJHP o masie 15,6 g (240 gr) z prędkością 408 m/s ±9,1 m/s (1340 ft/s ±30 ft/s).

• Głębokość (Back Face Deformation) nie może przekroczyć 44 mm, ponieważ zbyt duże odkształcenia powodują niebezpieczne uszkodzenia wewnętrzne organów.
• Poziomy NIJ level IIA, NIJ level II i NIJ level IIIA są zaprojektowane do zatrzymywania broni ręcznej kalibru do .44 Magnum.
• W przypadku NIJ level III i NIJ level IV dla poziomu III stosuje się amunicję 7,62×51 FMJ NATO, a dla poziomu IV amunicję 7,62×63 AP. Są to twarde płyty balistyczne zaprojektowane do zatrzymywania pocisków poruszających się z dużo wyższą prędkością niż w przypadku miękkich płyt balistycznych poziomu IIA-IIIA.

Więcej informacji na temat normy NIJ 0101.06 można znaleźć tutaj.

Normy HOSDB dotyczące kamizelek kuloodpornych dla policji w Wielkiej Brytanii (2007)

Brytyjska norma HOSDB różni się nieco od amerykańskiej NIJ, ponieważ ustala inne wymagania dotyczące Back Face Deformation. W przypadku HOSDB ta grubość nie może przekraczać 25 mm, co jest możliwe, ponieważ kamizelki zgodne z HOSDB nie są testowane z użyciem amunicji .44 Magnum.

Norma HOSDB 2007 nie przewiduje testów wilgoci ani temperatury, jak w przypadku NIJ 0101.06, gdzie panel poddawany jest 30-minutowemu zanurzeniu w wodzie przed testowaniem i różnemu kondycjonowaniu, jak bębnowanie i zmienne temperatury.

Zwracamy uwagę, że artykuł ten został napisaliśmy przed lipcem 2017, kiedy to najnowsze normy Home Office dotyczące kamizelek kuloodpornych zostały zrewidowane. Więcej informacji o nowej normie Home Office Body Armour Standard 2017 można znaleźć tutaj.

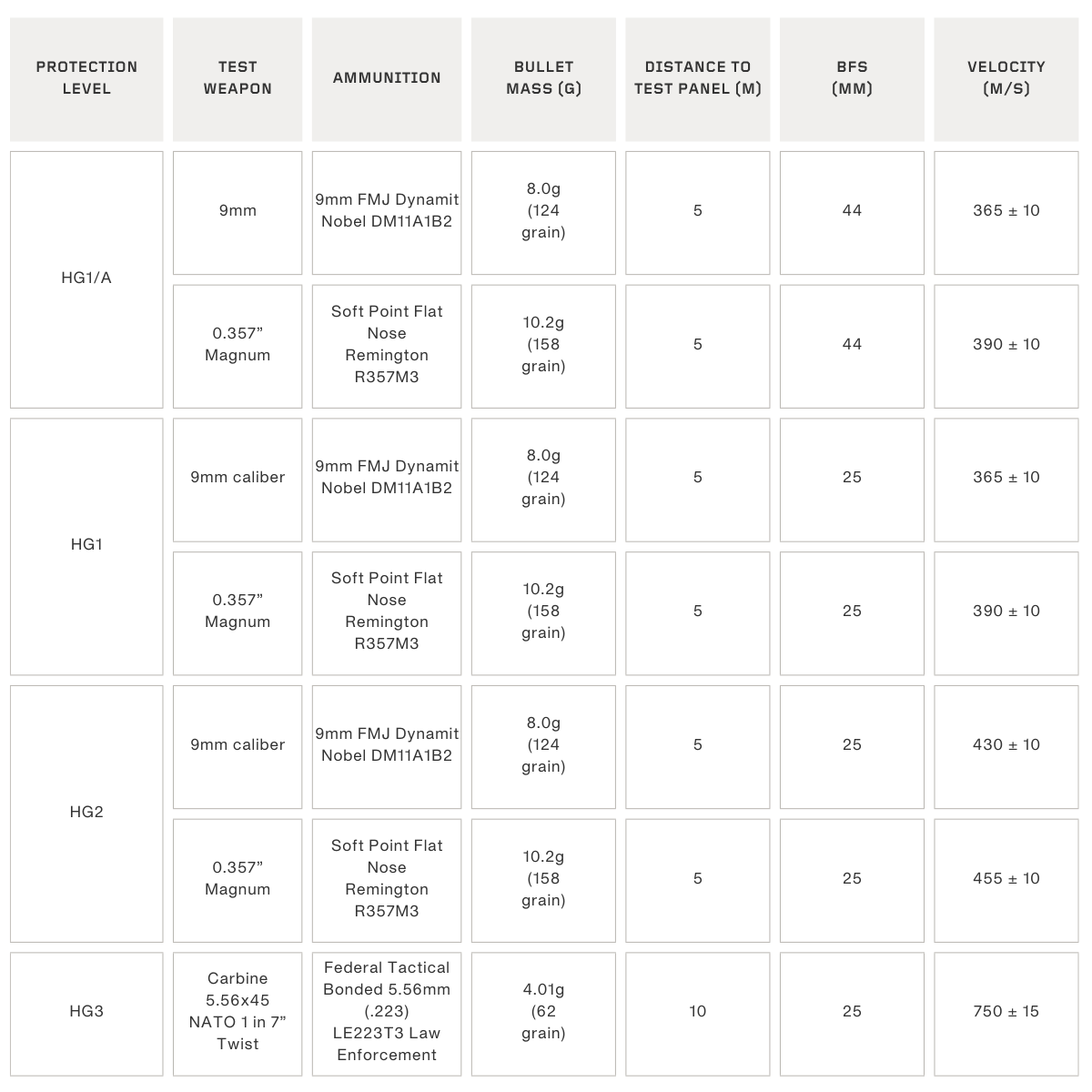

W przypadku miękkich kamizelek kuloodpornych norma HOSDB rozróżnia trzy poziomy balistyczne:

HG1/A
To najniższy poziom kuloodporności według HOSDB, przy którym BFS może wynosić do 44 mm i nie może tej wartości przekroczyć. Wszystkie inne poziomy ochrony mają maksymalną dopuszczalną deformację tylnej powierzchni (BFS) wynoszącą 25 mm.

HG1/A testowano z użyciem pocisku 9 mm FMJ o masie 8,0 g (124 gr) z prędkością 365 m/s ±10 m/s oraz pocisku .357 Magnum z miękką końcówką o płaskim nosku o masie 10,2 g (158 gr) z prędkością 390 m/s ±10 m/s.

HG1
HG1 testowano przy użyciu pocisku 9 mm FMJ o masie 8,0 g (124 gr) z prędkością 365 m/s ±10 m/s oraz pocisku .357 Magnum z miękką końcówką i płaskim noskiem o masie 10,2 g (158 gr) z prędkością 390 m/s ±10 m/s.

Należy zauważyć, że różnica między HG1/A a HG1 polega na granicy BFS, która wynosi 44 mm dla HG1/A i 25 mm dla HG1.

HG2
HG2 testowano z użyciem pocisku 9 mm FMJ o masie 8,0 g (124 gr) z prędkością 430 m/s ±10 m/s oraz pocisku .357 Magnum z miękką końcówką o płaskim nosku o masie 10,2 g (158 gr) z prędkością 455 m/s ±10 m/s.

Szybkość pocisku 9 mm i .357 Magnum została zwiększona o 65 m/s.

Możesz przeczytać więcej o brytyjskiej normie HOSDB 2007 tutaj.

Poziom ochrony dla kamizelki antyprzebiciowej według normy NIJ 0115.00

Kamizelki odporne na przebicie dostępne są w trzech poziomach ochrony. Każdy kolejny poziom zapewnia większą odporność na wyższy nacisk, zwiększając zdolność kamizelki do wytrzymywania silniejszych pchnięć.

Dodatkowo kamizelki antyprzebiciowe różnią się w zależności do rodzaju zagrożeń, takich jak noże, igły czy kolce, w zależności od materiałów, z których są wykonane.

Wszystkie kamizelki antyprzebiciowe Protection Group Denmark są wykonane z opatentowanych materiałów, zaprojektowanych do ochrony przed trzema specyficznymi zagrożeniami.

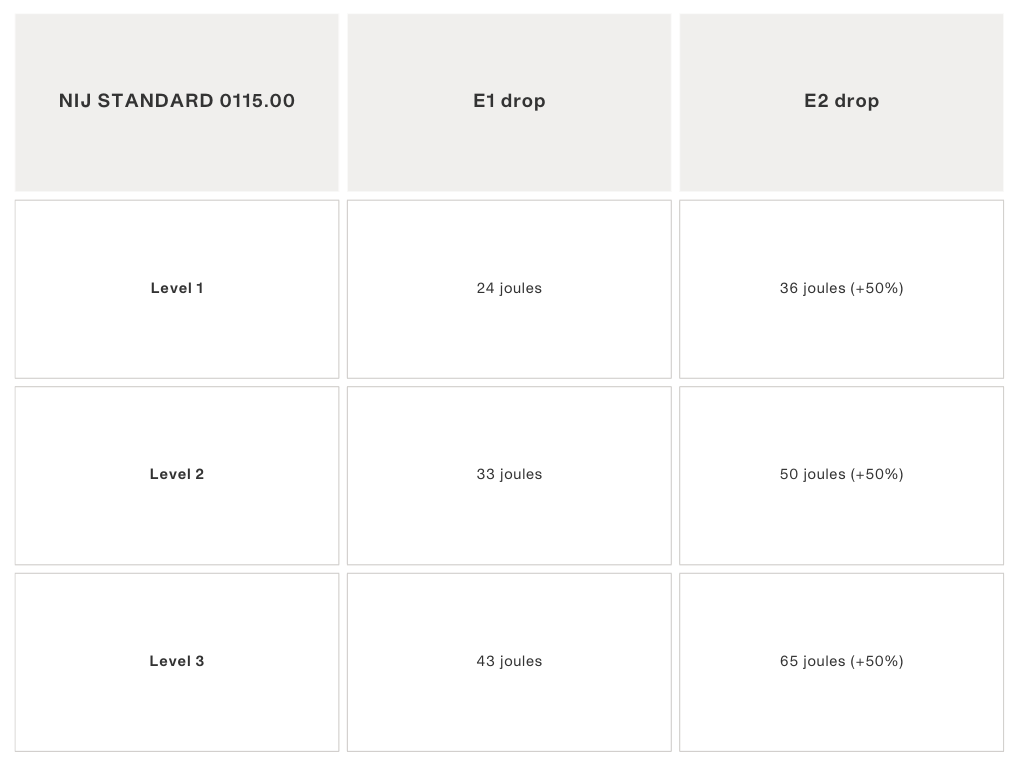

Norma NIJ 0115.00 rozróżnia trzy poziomy ochrony:

• Do testowania kamizelek odpornych na przebicie używa się trzech różnych ostrzy: noży S1 i P1 oraz kolca.
• Na żadnym poziomie uderzenie z siłą nacisku E1 nie może przebić pancerza na więcej niż 7 mm, co ma na celu ochronę organów przed śmiertelnym uderzeniem.
• Należy zauważyć, że nie wszystkie pancerze zostały przetestowane przeciwko wszystkim trzem ostrzom. Głównie używa się ostrza S1, ponieważ najłatwiej jest zaliczyć test, gdyż ma ono jedną ostrą krawędź, podczas gdy ostrze P1 jest obosieczne.
• Przy uderzeniu E2 energia została zwiększona o 50%, a nóż lub kolec nie mogą wnikać głębiej niż 20 mm. E2 ma na celu zapewnienie, że kamizelka antyprzebiciowa nie ulegnie pełnej penetracji przy zwiększonej sile nacisku.

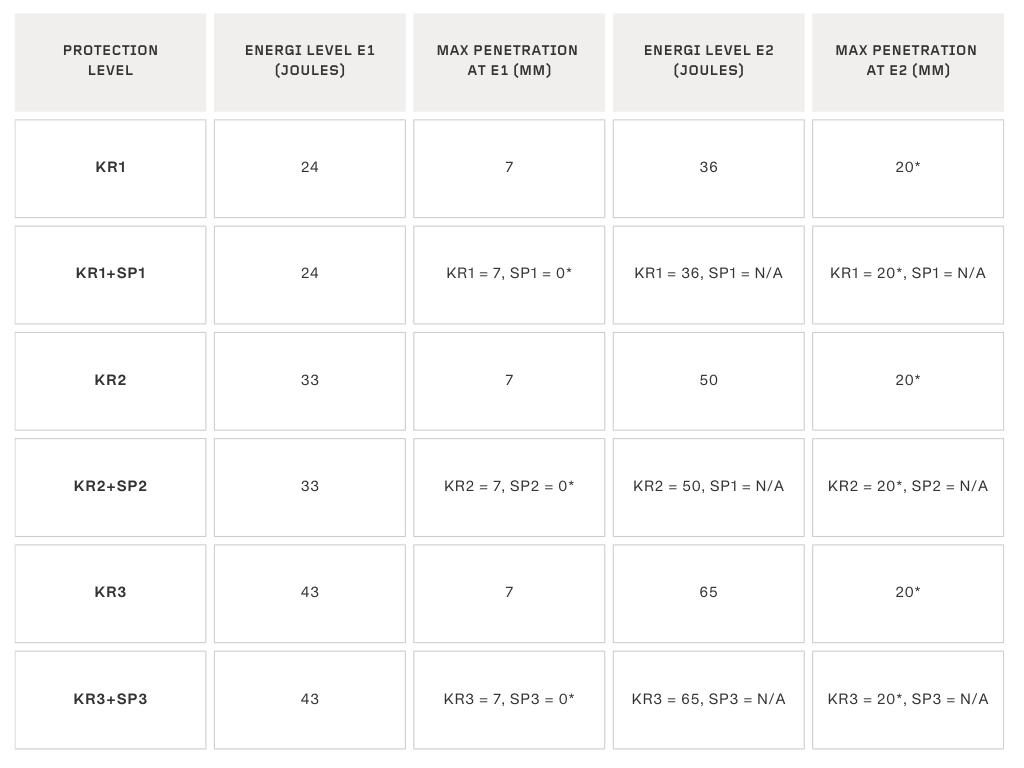

Norma odporności kamizelek antyprzebiciowych HOSDB 2007

HOSDB (Brytyjski Instytut) ma własne normy dotyczące kamizelek odpornych na przebicia, które ściśle odpowiadają normom NIJ. Obie organizacje wyznają podobne zasady i od wielu lat współpracują ze sobą, aby ulepszać i doskonalić swoje normy.

Te same zasady dotyczą limitu penetracji (tylko dla ostrza P1/B). Siła nacisku E1 nie może przekroczyć 7 mm, a w przypadku E2 wynosi 20 mm.

HOSDB wymaga stosowania ostrzy i kolców zaprojektowanych specjalnie do tego celu:

1. Ostrze (P1/B) to nóż, który zachowuje swój kształt po wielokrotnym wbiciu w drewniany blok. Jest niezwykle mocny i ostry.
2. Kolec (SP/B) to narzędzie o spiczastym końcu. Ma 100 mm długości, a końcówka mierzy 4,5 mm długości i 2 mm szerokości. To samo dotyczy wytrzymałości ostrza.

Zgodnie z normami HOSDB kamizelki kuloodporne można testować pod kątem odporności na noże (KR) lub noże i kolce (KR+SP). Dlatego pancerz testowany zgodnie z normami HOSDB może nosić oznaczenia KR lub KR+SP, w zależności od jego właściwości ochronnych.

Ostrze noża jest testowane pod kątem sił nacisku E1 i E2, z limitami penetracji 7 i 20 mm. Kolce są testowane tylko przy sile nacisku E1 i w ogóle nie mogą przeniknąć przez pancerz.

• Wszystkie uderzenia kolcami muszą zostać całkowicie zatrzymane i nie mogą przebić pancerza.

Ten artykuł zawiera jedynie krótki przegląd norm amerykańskich NIJ i brytyjskich HOSDB, bez zagłębiania się w szczegóły. Bardziej szczegółowe informacje na temat dodatkowych norm HOSDB i NIJ dla kamizelek kuloodpornych i antyprzebiciowych znajdują się w osobnych artykułach dla każdej z norm.
